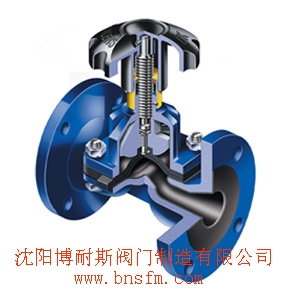

博耐斯襯膠/襯氟隔膜閥是一種特殊形式的、具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔與閥蓋內腔隔開，以達到截斷管內介質之目的。
結構特點
1.復合隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免；
2.利用FEP（Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門，可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3.做為執行元件的膜片,由于頻繁的啟閉,易產生疲勞斷裂,根據工況、介質的特性，可進行定期更換。
4.氟塑料的防腐性能及推薦使用溫度閥門及管路附件用氟塑料襯里性能表”。微信：sy1668
基本型號
|
手動
|
G41F3
|
直流式
|
G45F3
|
|
G41F46
|
G45F46
|
|
氣動
|
Q641F3
|
電動
|
Q941F3
|
|
Q641F46
|
Q941F46
|
主要零部件材料表
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低不銹鋼耐酸鑄鋼
|
|
Z
|
C
|
P
|
R
|
P
|
R
|
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
閥瓣/閥桿
|
35
|
1cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
00cr18Ni10
|
00Cr17Ni14Mo2
|
|
襯里/閥座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
|
|
隔膜
|
FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠）
|
|
支架
|
WCB
|
CF8
|
CF8
|
|
閥桿螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
緊固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|
手輪
|
WCB
|
WCB
|
WCB
|
技術規范
|
設計標準
|
GB12239
|
|
結構長度
|
JB1688/GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
|
驅動方式
|
手動、電動、氣動、
常閉型、常開型
|
主要外形連接尺寸
|
公稱通徑
|
標準值
|
參考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-фd
|
d0
|
H
|
H1
|
WT(kg)
|
|
PN0.6MPa / PN1.0MPa
|
|
15
|
1/2
|
125
|
95
|
65
|
45
|
2
|
14
|
4-ф14
|
100
|
105
|
110
|
3.5
|
|
20
|
3/4
|
135
|
105
|
75
|
55
|
2
|
16
|
4-ф14
|
100
|
115
|
125
|
4
|
|
25
|
1
|
145
|
115
|
85
|
65
|
2
|
16
|
4-ф14
|
120
|
120
|
135
|
5.5
|
|
32
|
11/4
|
160
|
135
|
100
|
78
|
2
|
18
|
4-ф18
|
120
|
125
|
150
|
8
|
|
40
|
11/2
|
180
|
145
|
110
|
85
|
3
|
18
|
4-ф18
|
140
|
135
|
175
|
11
|
|
50
|
2
|
210
|
160
|
125
|
100
|
3
|
20
|
4-ф18
|
140
|
155
|
195
|
14
|
|
65
|
21/2
|
250
|
180
|
145
|
120
|
3
|
20
|
4-ф18
|
200
|
170
|
200
|
23
|
|
80
|
3
|
300
|
195
|
160
|
135
|
3
|
22
|
4-ф18
|
200
|
200
|
255
|
29
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
22
|
8-ф18
|
280
|
270
|
325
|
46
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
24
|
8-ф18
|
320
|
335
|
405
|
70
|
|
150
|
6
|
460
|
280
|
240
|
210
|
3
|
24
|
8-ф23
|
320
|
370
|
450
|
95
|
|
200
|
8
|
570
|
335
|
295
|
265
|
3
|
26
|
8-ф23
|
400
|
480
|
600
|
170
|
|
250
|
10
|
680
|
390
|
350
|
320
|
3
|
28
|
12-ф23
|
500
|
545
|
620
|
270
|
|
300
|
12
|
790
|
435
|
395
|
362
|
4
|
24
|
12-ф23
|
500
|
585
|
680
|
320
|
|
PN1.6MPa
|
|
15
|
1/2
|
130
|
95
|
65
|
45
|
2
|
14
|
4-ф14
|
120
|
110
|
115
|
4
|
|
20
|
3/4
|
150
|
105
|
75
|
55
|
2
|
16
|
4-ф14
|
120
|
120
|
130
|
5
|
|
25
|
1
|
160
|
115
|
85
|
65
|
2
|
16
|
4-ф14
|
140
|
125
|
140
|
6
|
|
32
|
11/4
|
180
|
135
|
100
|
78
|
2
|
18
|
4-ф18
|
140
|
130
|
155
|
9
|
|
40
|
11/2
|
200
|
145
|
110
|
85
|
3
|
18
|
4-ф18
|
160
|
140
|
180
|
12
|
|
50
|
2
|
230
|
160
|
125
|
100
|
3
|
20
|
4-ф18
|
160
|
160
|
200
|
15
|
|
65
|
21/2
|
290
|
180
|
145
|
120
|
3
|
20
|
4-ф18
|
200
|
175
|
205
|
24
|
|
80
|
3
|
310
|
195
|
160
|
135
|
3
|
22
|
8-ф18
|
200
|
205
|
260
|
30
|
|
100
|
4
|
350
|
215
|
180
|
155
|
3
|
24
|
8-ф18
|
280
|
275
|
330
|
48
|
|
125
|
5
|
400
|
245
|
210
|
185
|
3
|
26
|
8-ф18
|
320
|
340
|
410
|
75
|
|
150
|
6
|
480
|
280
|
240
|
210
|
3
|
28
|
8-ф23
|
320
|
375
|
460
|
105
|
|
200
|
8
|
600
|
335
|
295
|
265
|
3
|
30
|
12-ф23
|
400
|
485
|
605
|
182
|
|
250
|
10
|
730
|
405
|
355
|
320
|
3
|
32
|
12-ф25
|
500
|
550
|
625
|
295
|
|
300
|
12
|
850
|
460
|
410
|
375
|
4
|
34
|
12-ф25
|
500
|
590
|
685
|
